Accessoires de certification pour système DIC
Garantissez la justesse et la fiabilité de vos mesures avec notre gamme complète d’accessoires pour certification et étalonnage : étalons de photogrammétrie, plaques VDI 2626 et bancs de calibrage modulables. Chaque accessoire est conçu pour assurer traçabilité, conformité aux normes et facilité d’utilisation, afin de standardiser vos procédures sur capteurs ARAMIS et ZEISS Correlate. Robustes, modulaires et disponibles en plusieurs tailles, nos solutions simplifient la vérification des performances de vos systèmes DIC.

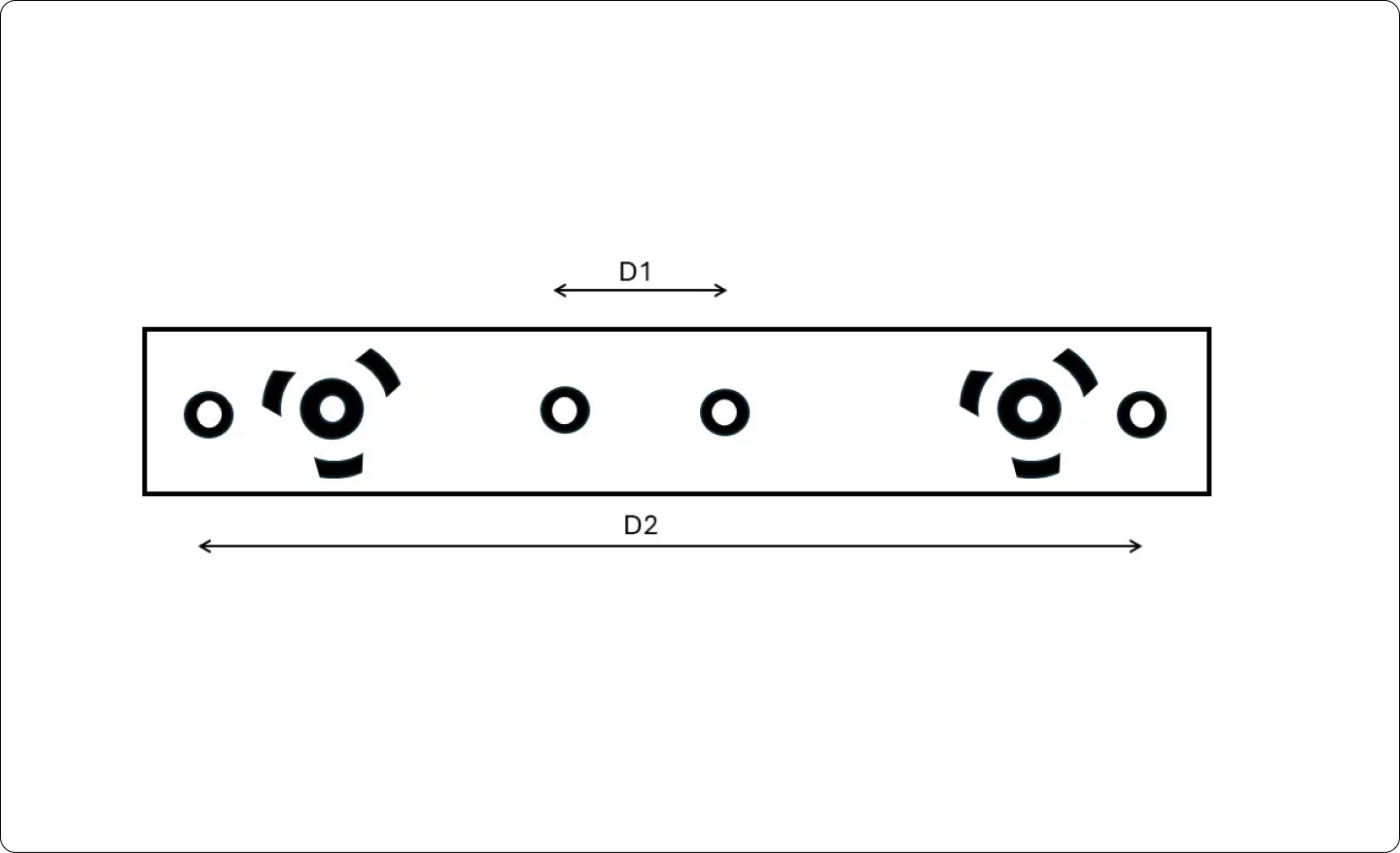

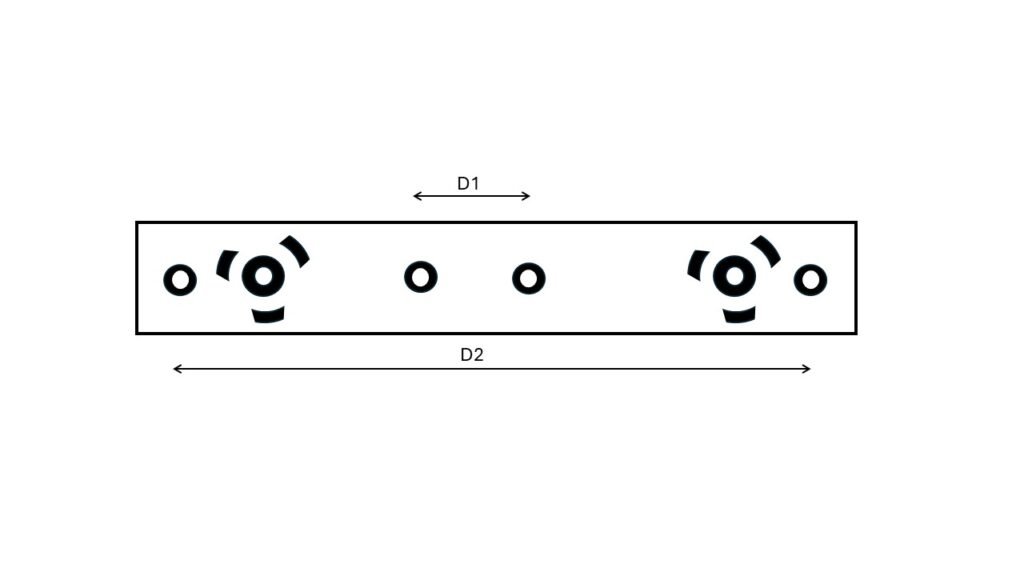

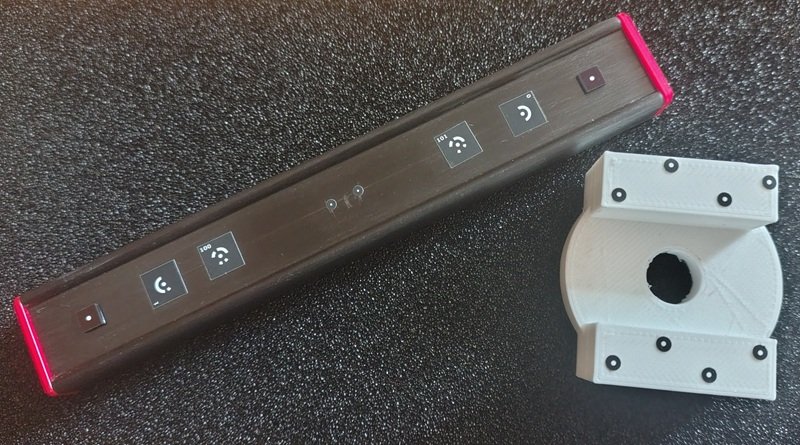

Etalon de Photogrammétrie
- Permet de vérifier la justesse d’un moyen DIC (stéréocorrélation des images) selon VDI 2634-1
- 2 cibles codées pour un positionnement univoque
- Livré avec certificat de calibrage : certifié DKD pour D1 (longue distance) et fournisseur pour D2 (courte distance) raccordé DKD D1
- Barre en fibre de carbone profil 20 x 10 mm, dilatation thermique maitrisée
- Existe en 125, 250, 400, 500, 600 et 1000 mm
- Taille personnalisée sur demande
- Livré avec support de fixation pour support de plaque de calibrage (cône aimanté) à équiper de vignettes (voir photo)
- Pour le choix de la taille de l’étalon voir notre page concernant la certification des systèmes DIC (stéréocorrélation des images)

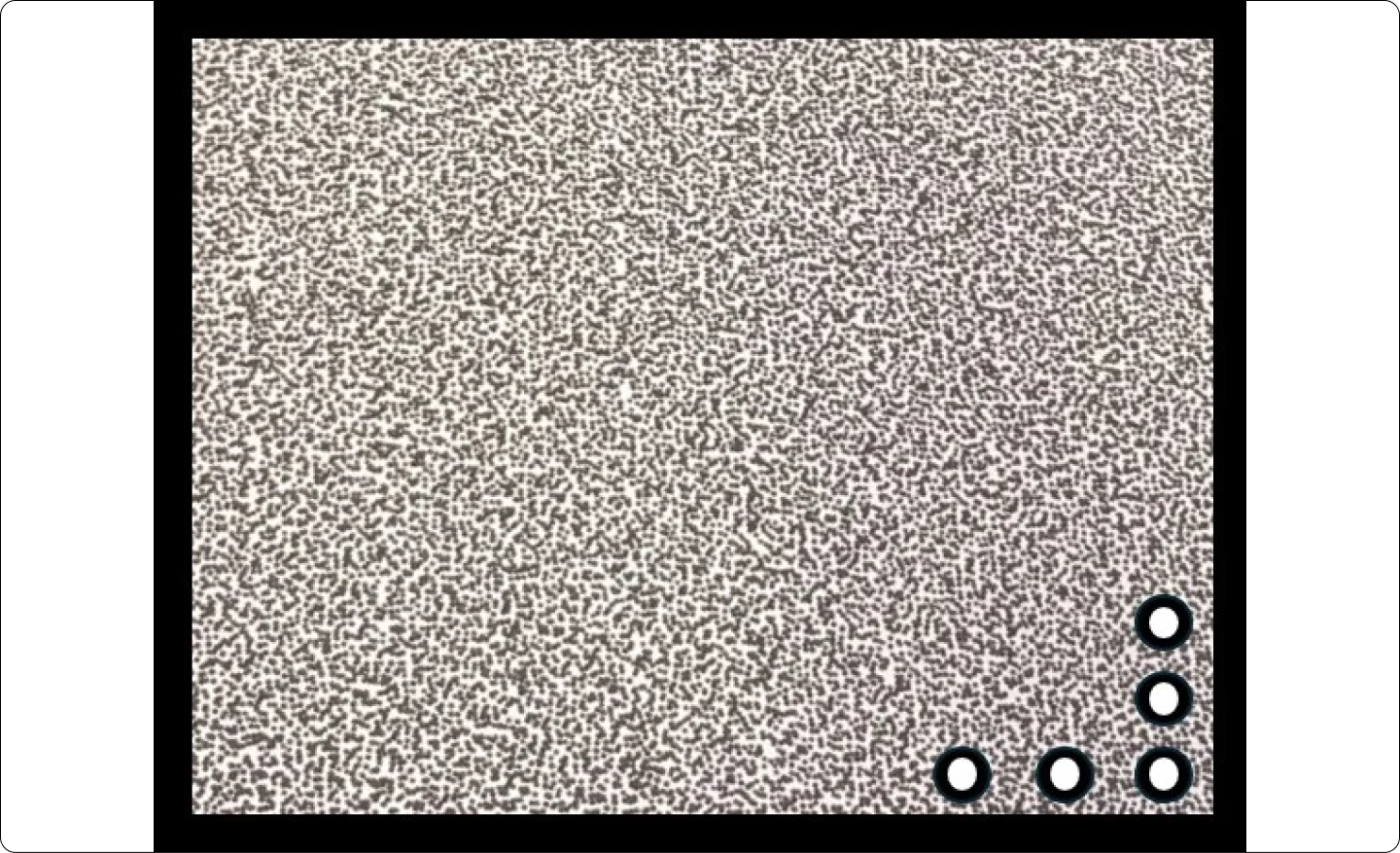

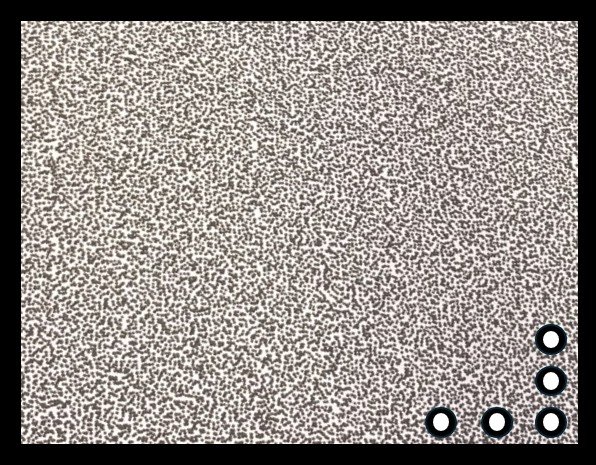

Plaque pour Certification 2626

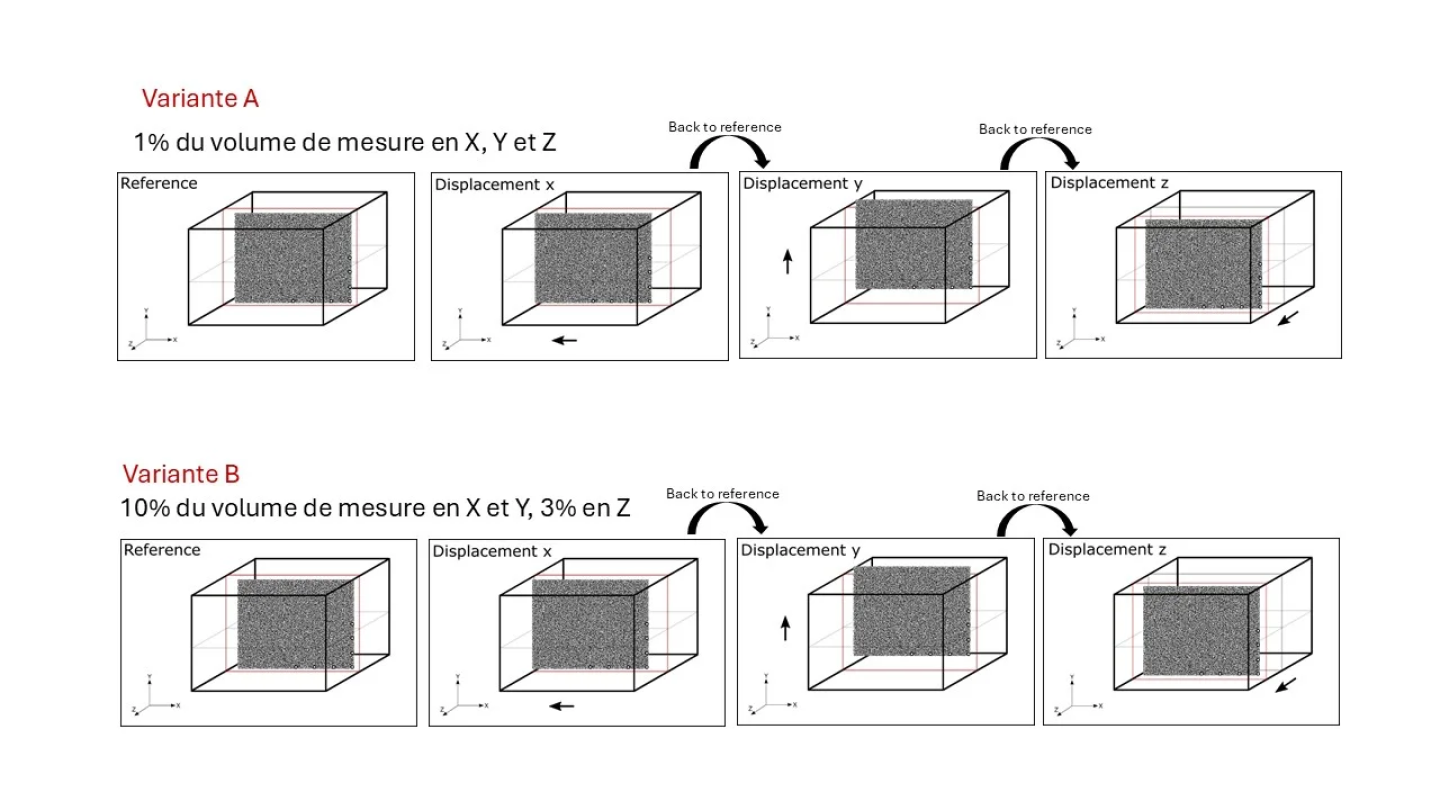

- Artefact nécessaire à l’application de la VDI 2626 (méthode dite Zéro déplacements, Zéro déformations)
- Plaque sandwich aluminium : légèreté et raideur
- En option, vignettes pour le repositionnement dans le champ de mesure (ARAMIS)
- Mouchetis numérique optimisé en fonction du volume de mesure et de la résolution des caméras gravé par laser sur la plaque
- Equipé d’un support de fixation pour plaque de calibrage (cône aimanté)
- Existe en 150x 120, 210x 170 et 480x 390 mm²
- Pour le choix de la taille de l’étalon voir notre page concernant la certification des systèmes DIC (stéréocorrélation des images)

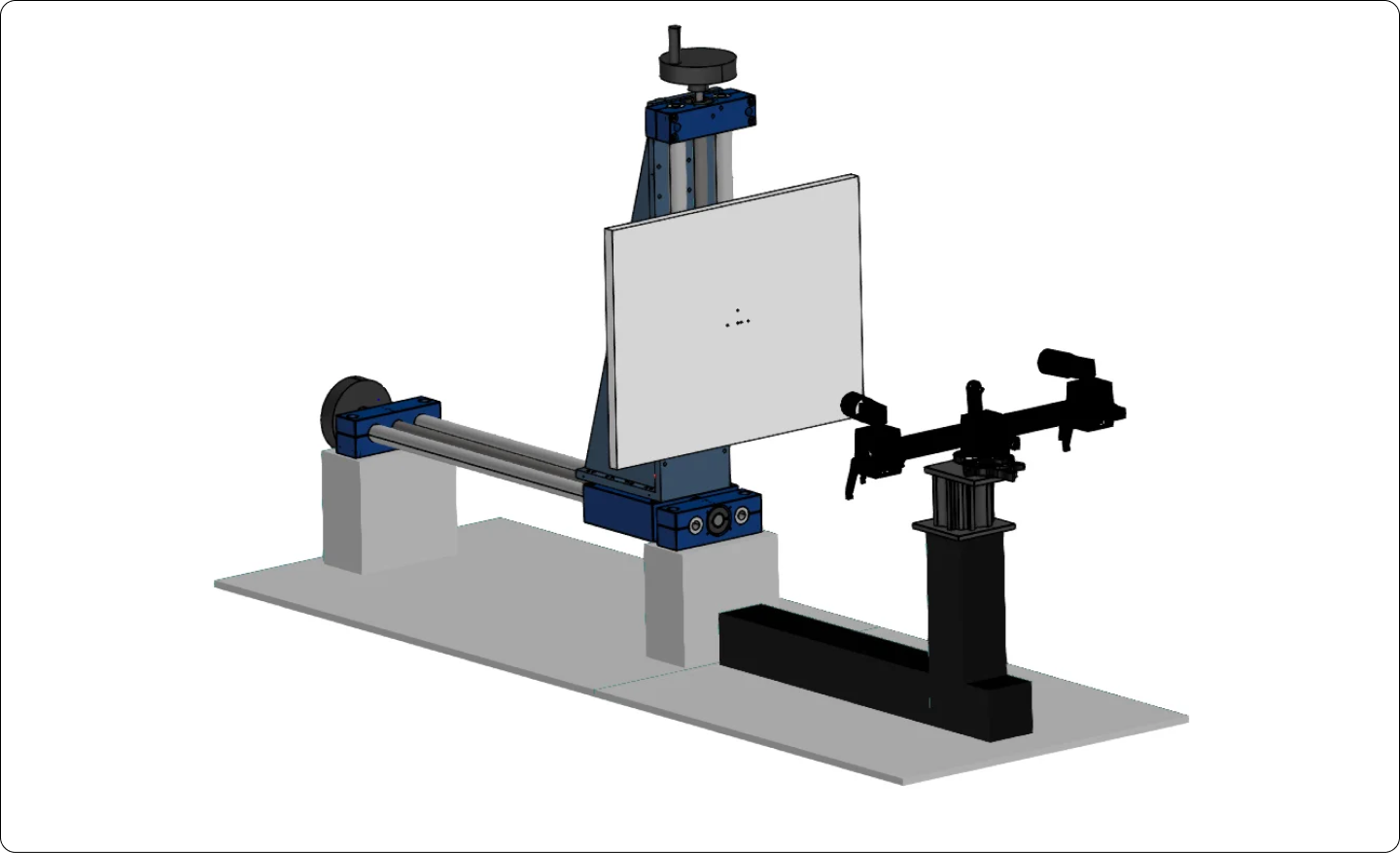

Banc de Calibrage
- Permet de déplacer les étalons de photogrammétrie et les plaques de certification VDI selon les directions et les dimensions demandées dans les normes respectives
- Platine de déplacement X, Y et Z pour les déplacement linéaires
- Rotation pour les positions
- Equipé du cône aimanté pour supporter les plaques et les barres de photogrammétrie
- Support de tête de mesure type hexagonal (autre sur demande)
- Existe aussi en version automatisée pour (capteurs ARAMIS uniquement)

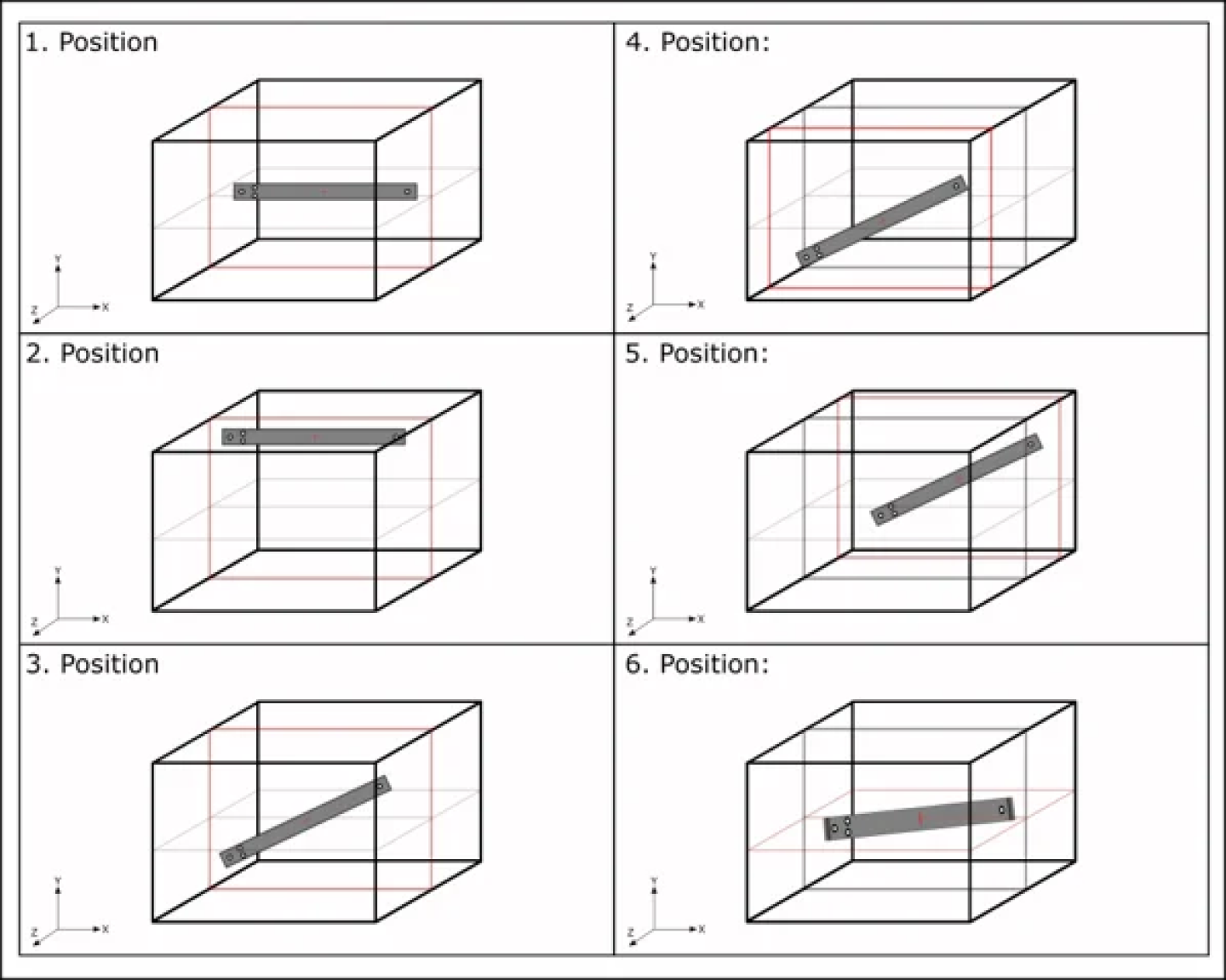

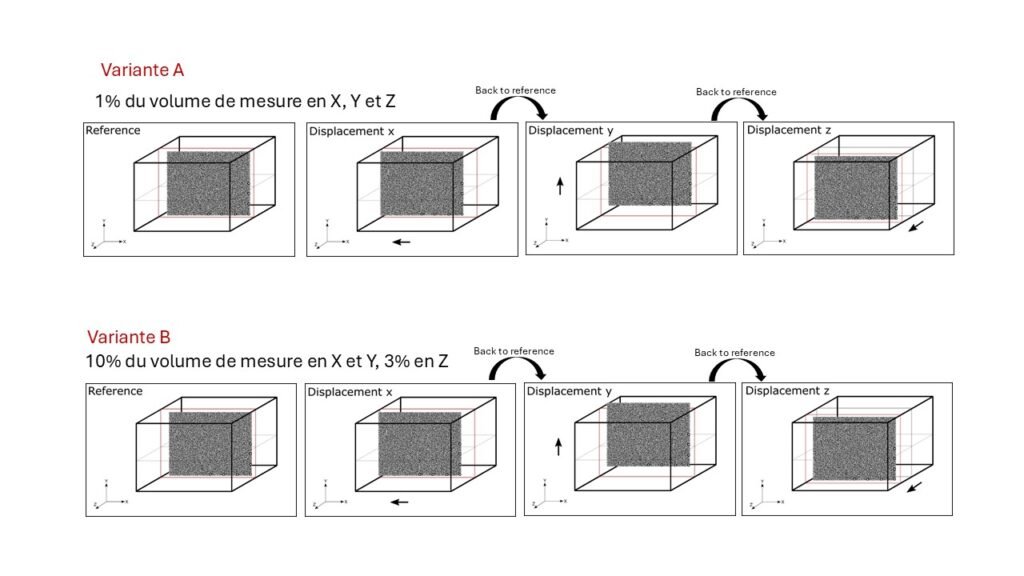

Guide des positions recommandées pour la vérification des performances des moyens DIC (stéréocorrélation des images)
