Synchronisation Vidéos / Datas
Avec ZEISS Correlate et son architecture Open Data, DIC Academy fusionne vos vidéos, données de mesure et modèles CAO pour créer des rapports immersifs en réalité augmentée. Nos experts synchronisent vos sources même issues de systèmes indépendants en recalant les bases temporelles et en adaptant les fréquences d’échantillonnage, pour restituer une analyse visuelle précise et percutante. Transformez vos essais mécaniques, crash tests ou analyses cinématiques en vidéos intelligentes, où chaque donnée devient visible, compréhensible et exploitable.
Réalité augmentée : Sur une même vidéo, la CAO, le film, le tracé des données mesurées voir même des segments CAO animés
Synchronisation temporelle: Il est évident que deux moyens non liés (par exemple une caméra rapide et un data logger) ne vont pas avoir la même fréquence d’échantillonnage. Un accéléromètre va échantillonner à plusieurs centaines de kHZ alors que votre caméra rapide va travailler quelques milliers d’images par seconde.
Leur base temporel (le 0 du timer) n’a aussi aucune raison d’être commune, un recalage temporel est nécessaire.
La technique de ray tracing permet de faire coïncider une image 2D avec un modèle 3D via des points particuliers choisis sur l’image et la CAO.
Nos experts vont commencer par retraiter les données de mesure pour adapter les fréquences entre les divers signaux. Par exemple en calculant une valeur efficace sur la base temporelle du plus lent des échantillonneurs (généralement la vidéo). Le choix de la ou les valeurs à calculer est défini en avance de phase.
Puis sur la base d’un élément singulier, par exemple une déchirure, un choc, … les bases temporelles vont être recallées.
Les points particuliers permettent d’épinglerles éléments CAO à la vidéo et de faire parcourir aux éléments CAO les déplacements analysés dans la vidéo.
Quelques exemples
Les données de nos clients étant confidentielles, nous ne présentons que les cas d’école réalisés dans nos laboratoires

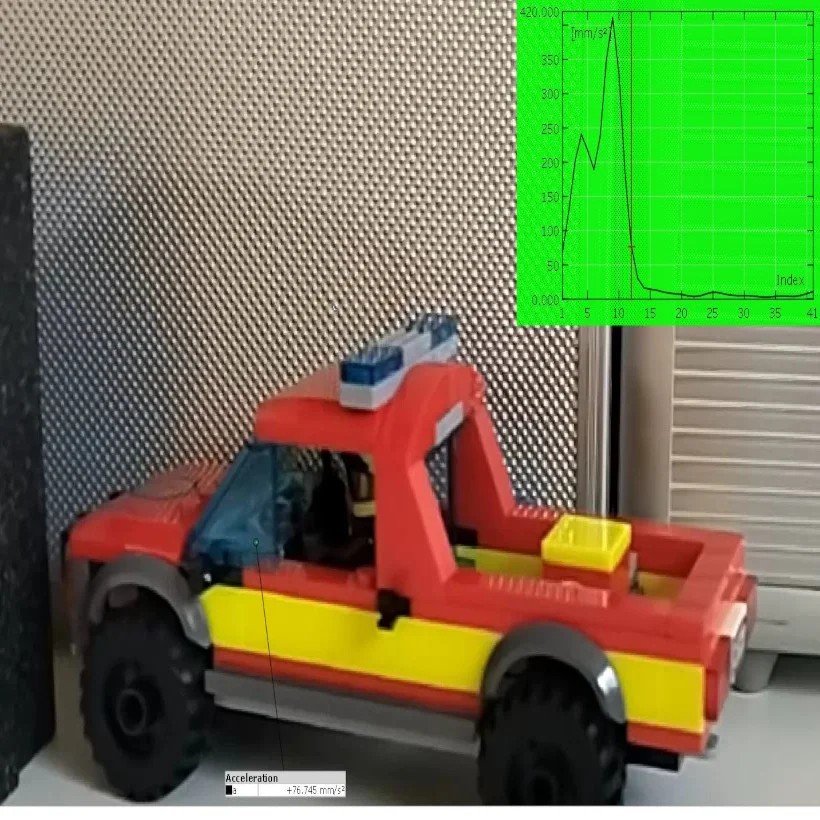

Crash Test
Synchronisation vidéo et accéléromètre (valeur efficace)

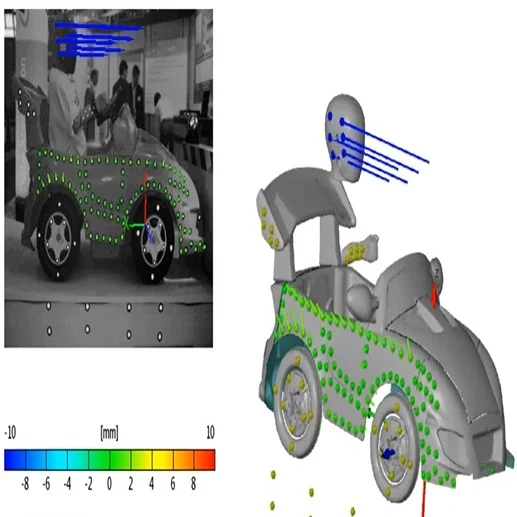

Cinématique
La CAO de chaque élément est agrafée à la vidéo et animée

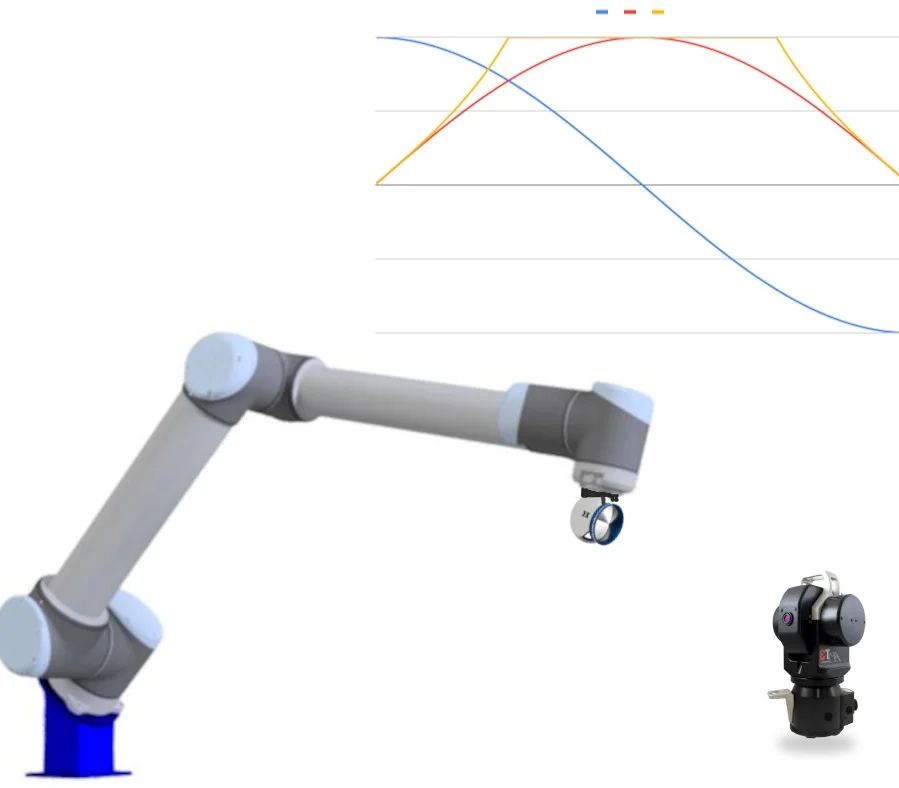

Vidéo et Mesure 3D
Les coordonnées de la trajectoire du robot sont mesurées avec un tracker
